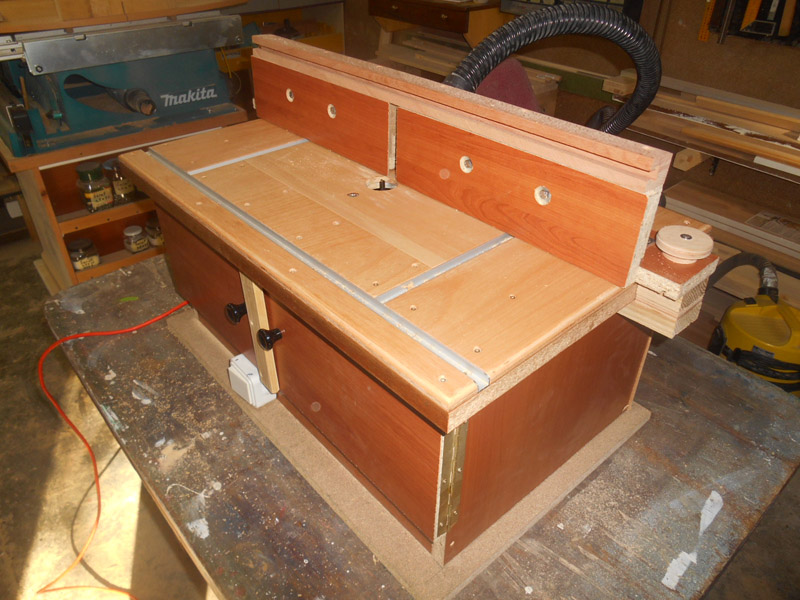

Sto za frezer iliti stoni frezer na uradi sam način. Vrlo korisna mašina u svakoj stolarskoj radionici a dizajn koji je primjenjen rezultat je svakojakih iskustava sakupljenih po internetu. Pošto je priča malo poduža pisaću je u dva nastavka tj posebno će biti obrađena izrada ploče i kabineta a posebno vođice/ograde/firunga.

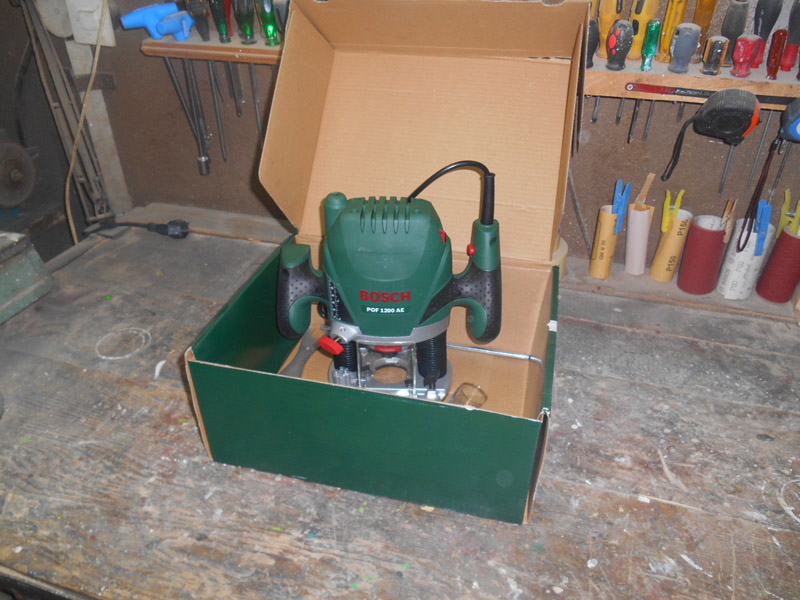

Slika 1 Opet neka akcija … promotivna! A ja naivno pošo da kupim šarke. I kao što bi Homer Simpson mudro rekao: „Slušajte prodavca, on Vam je prijatelj“. U svakom slučaju „gainc“ novi frezer BOSCH stigao u garaža-radionicu i baš sam mu se obradovao. Već dugo želim da napravim novi sto za frezer sa nekim dodacima koje sam „snimio“ u međuvremenu.

Slika 2

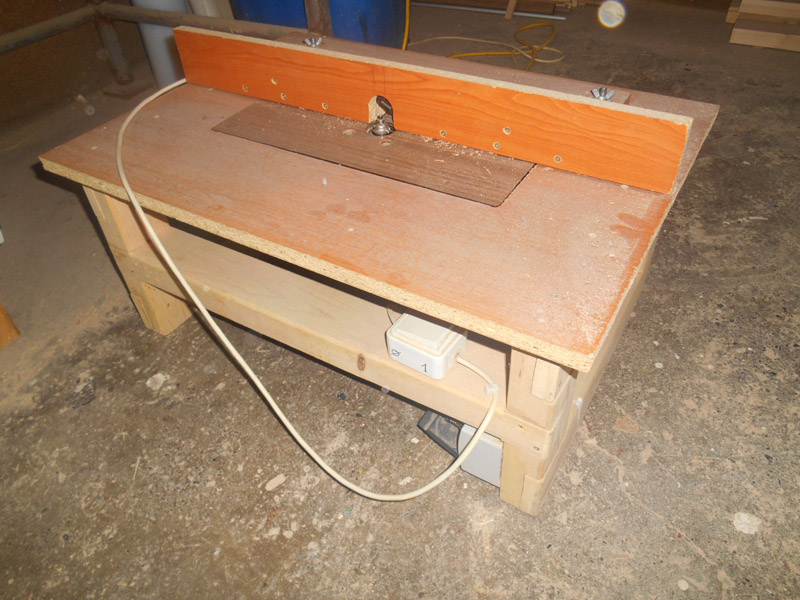

“Stoni“ frezer kojeg sam koristio protekle 4 godine. Korektno je odradio svoj posao i još je u dobroj kondiciji. Pokloniću ga prijatelju koji ima isti hobi ali, na žalost, manje slobodnog vremena za njega. Glavne zamjerke ovom frezeru su bile: vrijeme potrebno za namještanje (pogotovo „tociljanje“) ograde tj firunga kao i nedostatak klizača.

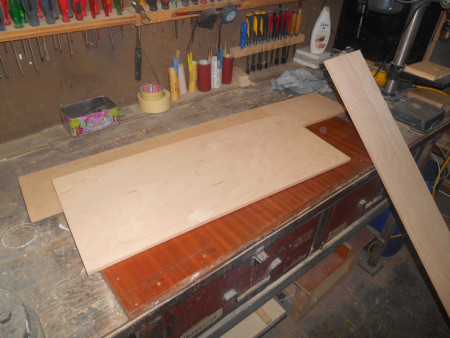

Slika 3 Prvo sam uradio ploču. Stranica od starog kreveta i šperloče 8 i 10 mm.

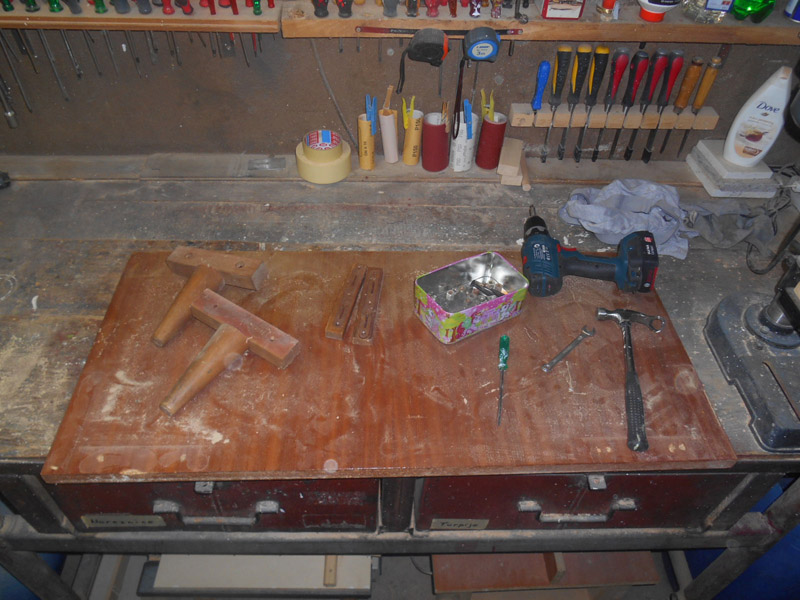

Slika 4 Sa stranice kreveta razmonirane noge i one zakačke. Ove noge su baš retro dizajn. Definitivno ih neću baciti.

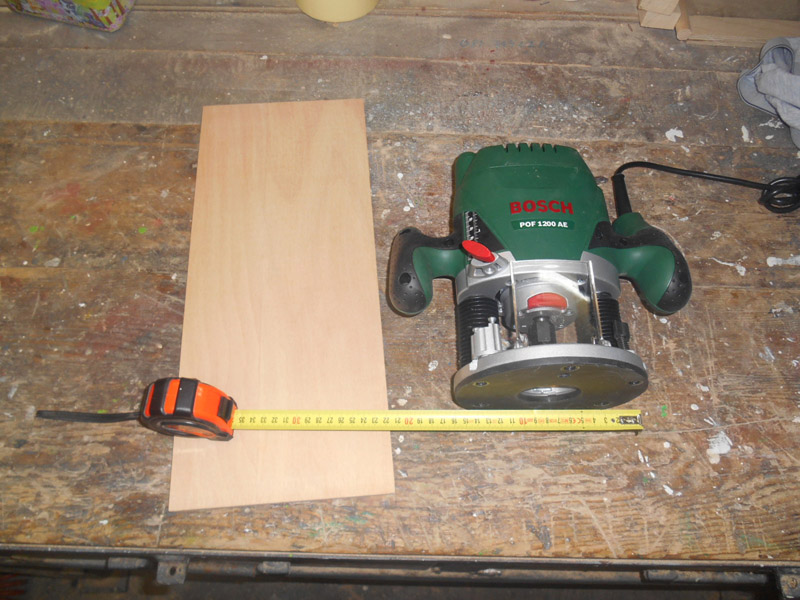

Slika 5 Frezeru sam uzeo max dužinu i širinu (ručke) i na njih dodao po nekih 3 cm sa svake strane. Po tim mjerama sam izrezao komad tanjeg špera (8 mm) za koji ću pričvrstiti frezer odozdo.

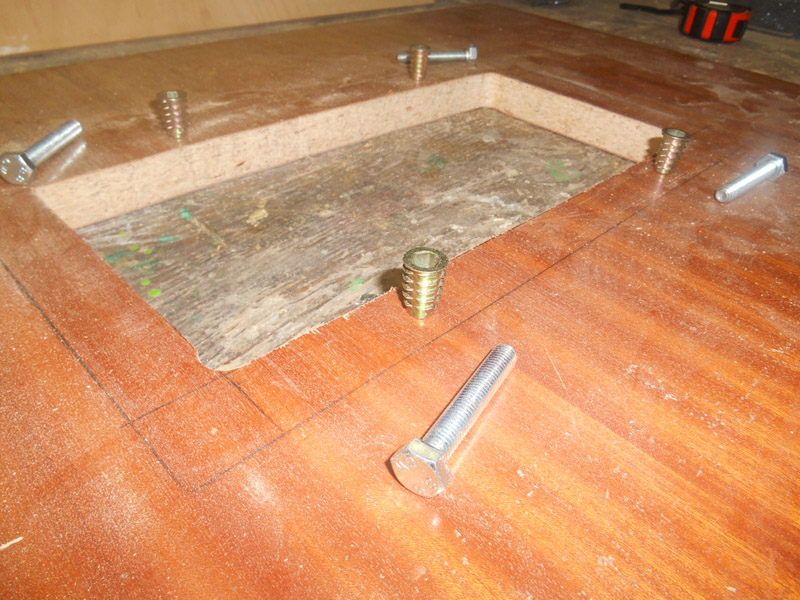

Slika 6 Po onim mjerama max dužine i širine frezera (malčice pojačanim tipa 1 cm) sam na sredini one stranice od kreveta izrezao četvrtasti otvor. Između ovog otvora i konačnih kontura gdje će doći tabla sa frezerom sam planirao da postavim četiri matice kroz koje ću odozdo moći šarafima da precizno nivelišem tablu kako bi bila u horizontali sa ostatkom ploče.

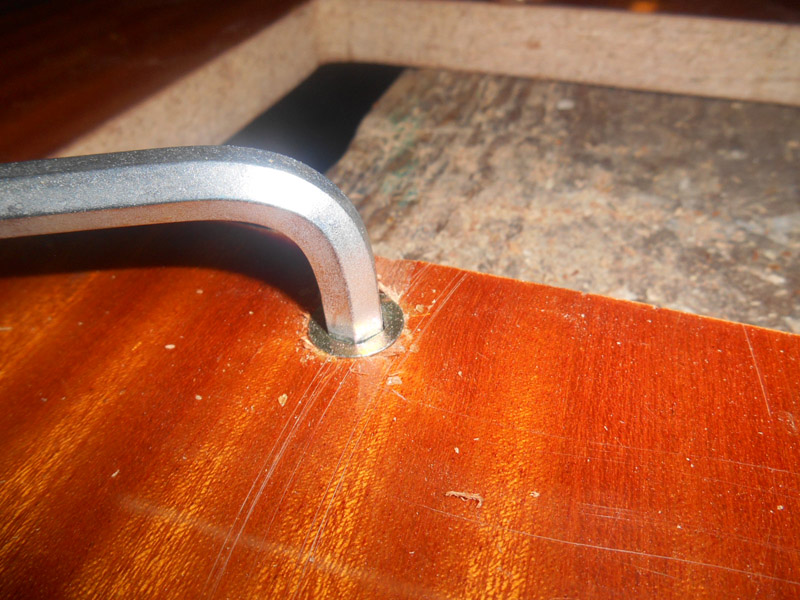

Slika 7 Rupe probušene i matice ušarafljene.

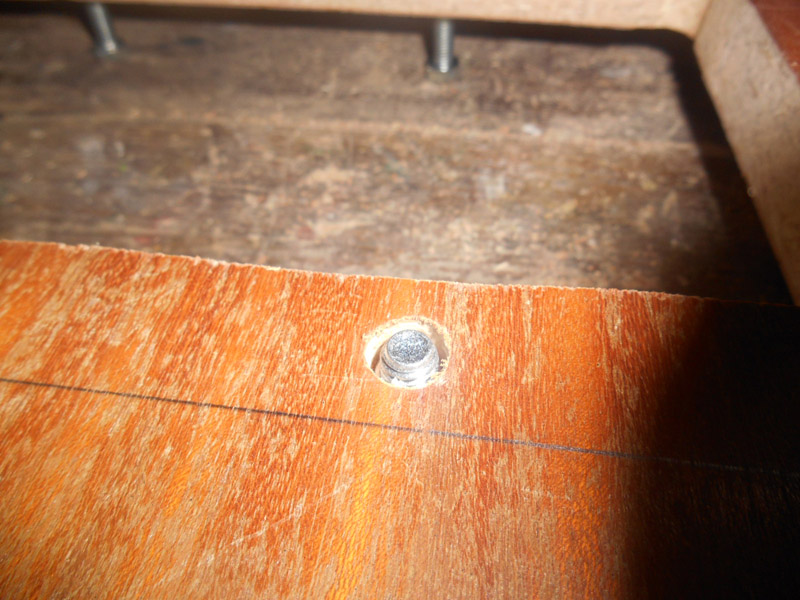

Slika 8 Šarafi za nivelisanje ubačeni odozdo.

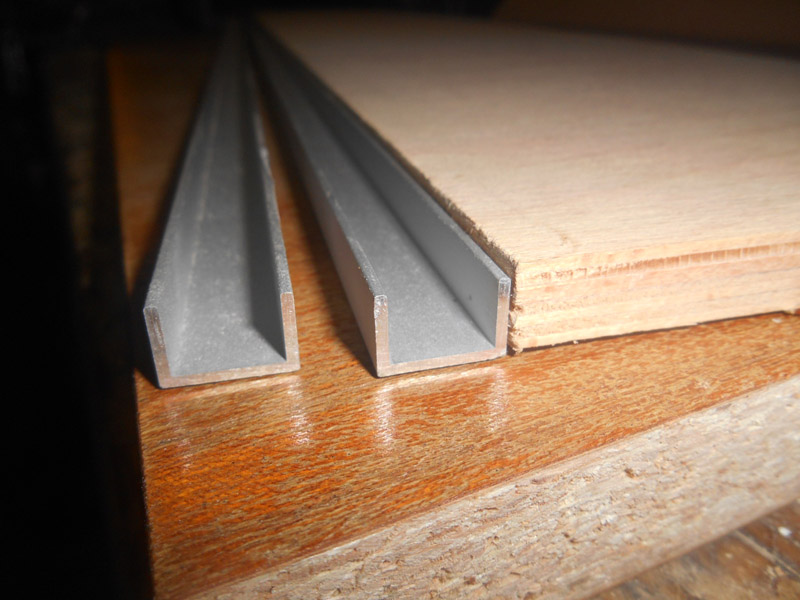

Slika 9 Za klizače sam u gvožđari našao ove aluminijske „U“ profile širine 15 mm i visine 10 mm. Ovo sa visinom mi se super poklopilo sa visinom špera (10 mm) pa nisam morao da urezujem kanale u stranicu kreveta.

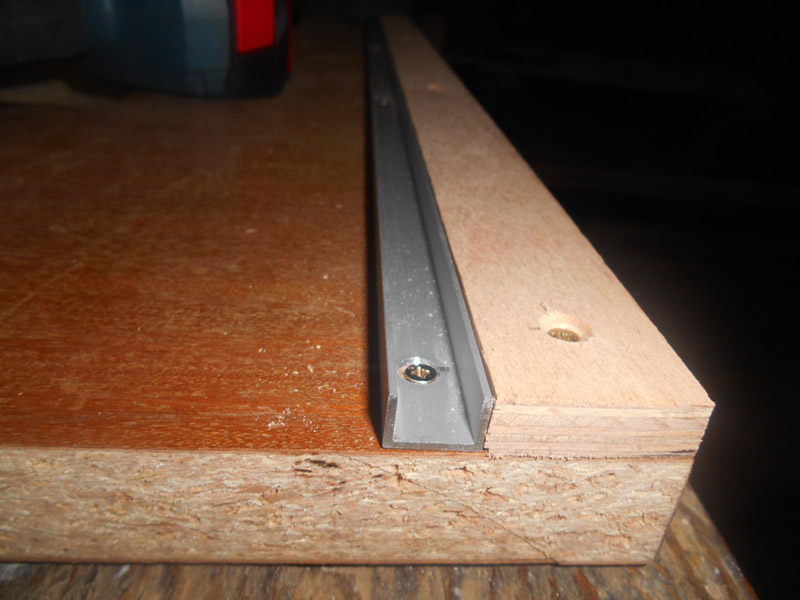

Slika 10 Uzdužna lajsna i šina ušarafljene za stranicu kreveta.

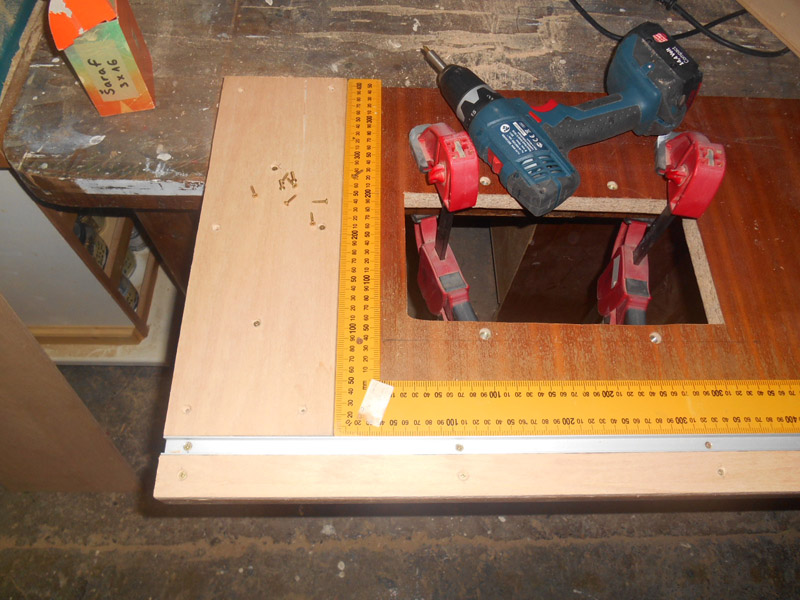

Slika 11 Bočne lajsne.

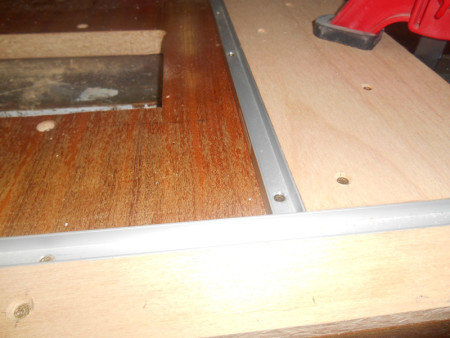

Slika 12 A onda i šine.

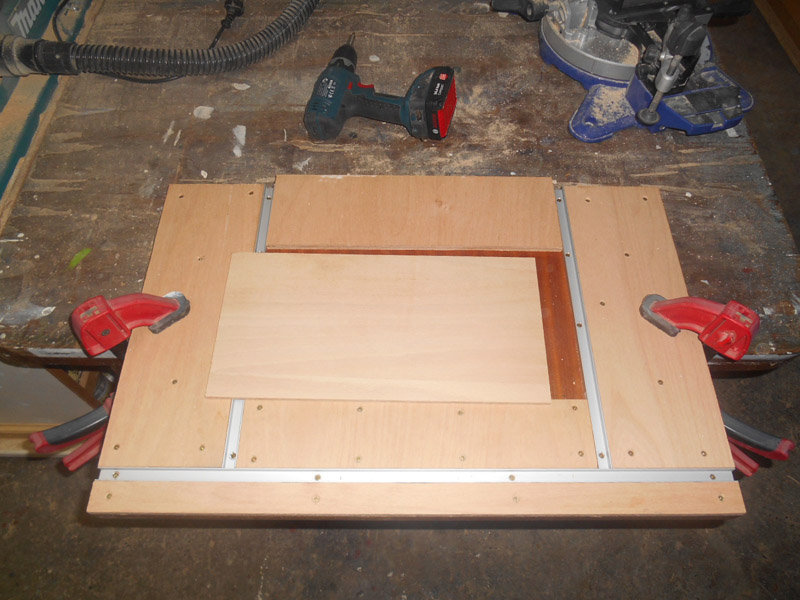

Slika 13 Tabla koja će držati frezer i zadnja lajsna.

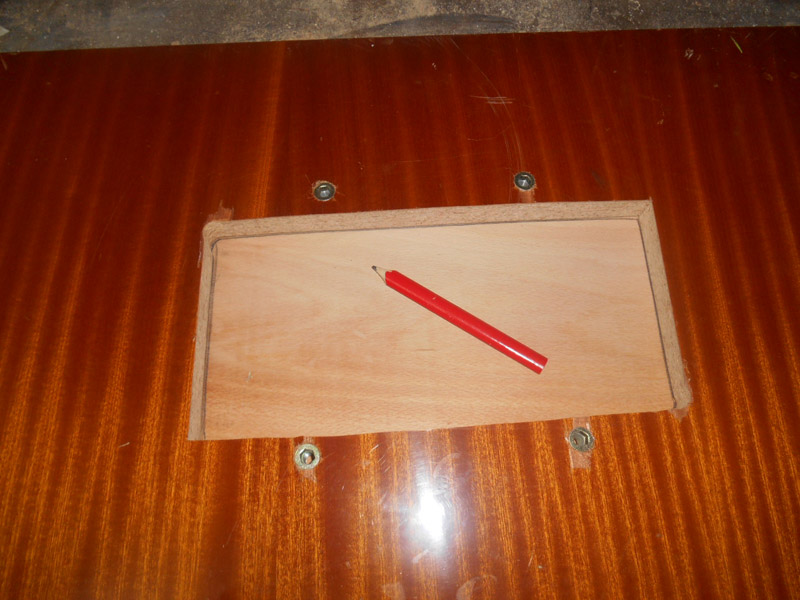

Slika 14 Kada je sve okolo bilo ušarafljeno (lajsne i „U“ profili) onaj komad od 8 mm malo doradio šmirglom da komotno ulazi i izlazi iz okvira a onda sve okrenuo naopačke i na njemu ocrtao konturu otvora.

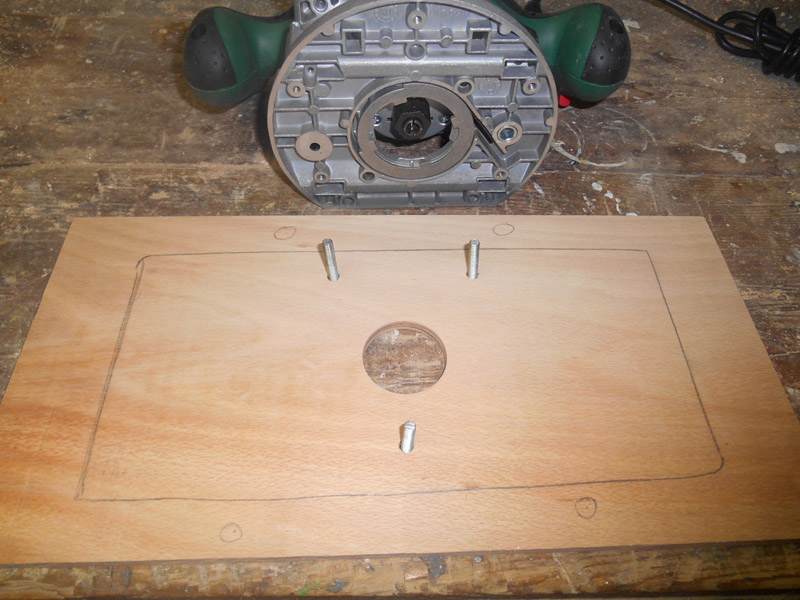

Slika 15 Po ovoj konturi sam finalno pozicionirao frezer i ocrtao gdje dolaze rupe za šarafe kojima ću stopu pričvrstiti za šper i gdje dolazi stezna glava. Po ovim oznakama sam izbušio rupe za tri šarafa i veću rupu kroz koju će izvirivati bitovi. Takođe, frezeru sam odšarafio onu gumu što dolazi odozdo jer nema potrebe da dodaje na visini.

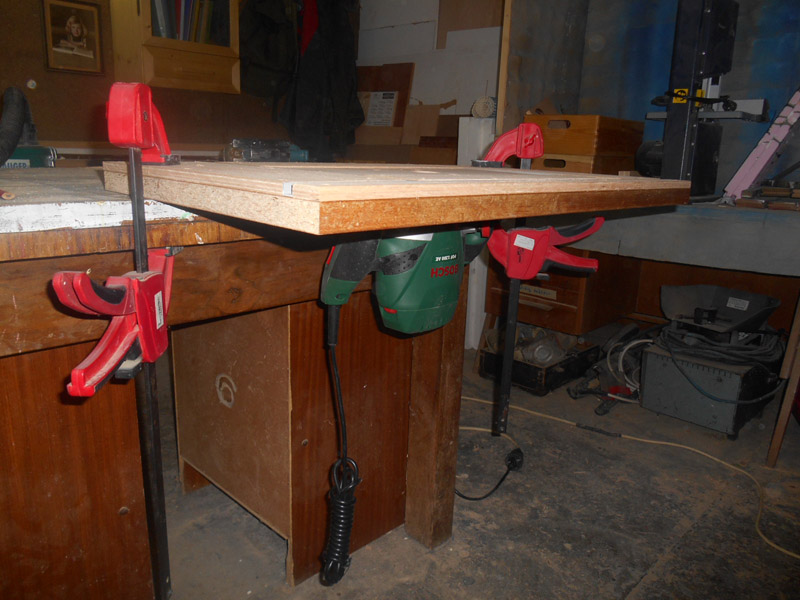

Slika 16 Frezer ušarafljen i ploča legla kako treba.

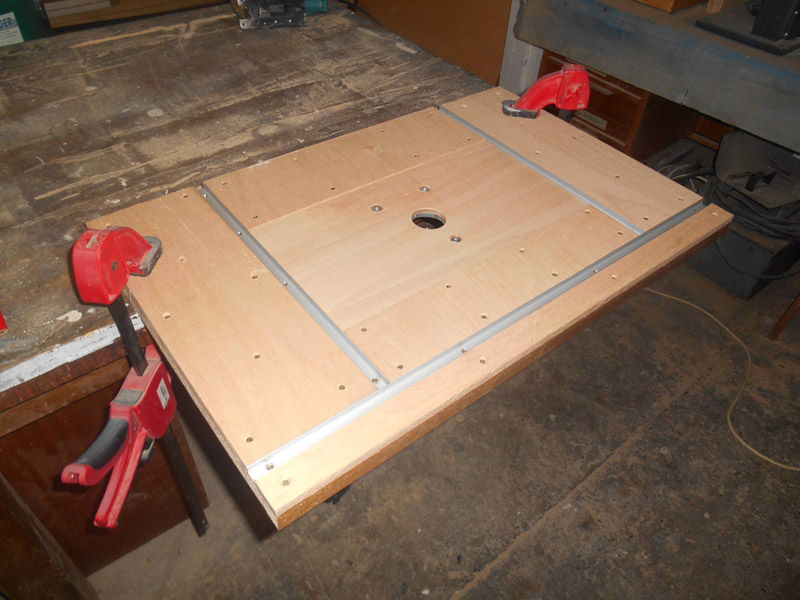

Slika 17 Super će da bude. Dakle, komad koji drži frezer je 8 mm a ostatak je od špera 10 mm. Ovu razliku u visini nivelišem pomoću ona četiri šarafa odozdo i tako imam sigurno poklapanje. Npr da je ploča što drži frezer isto 10 mm kao i ostatak onda bi čak i malo njeno krivljenje tokom vremena moglo da pravi smetnje a ovako to uvjek mogu kompenzovati odvrtanjem ili zavrtanjem šarafa.

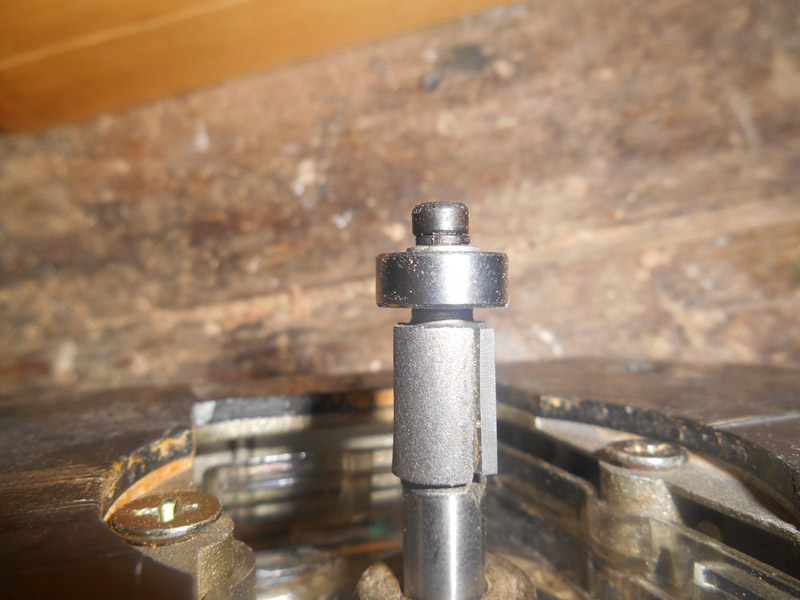

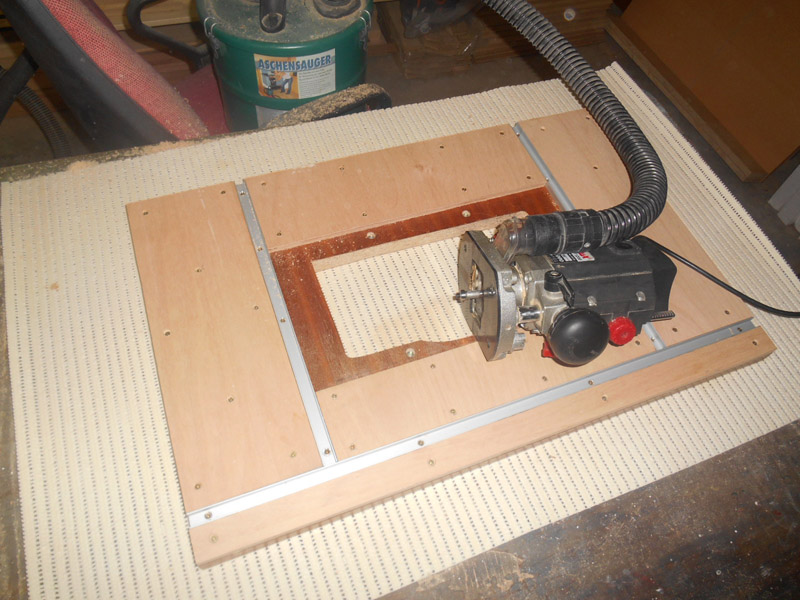

Slika 18 Po pitanju ploče ostalo je još da se obrade ivice. Prvo sam u frezer ubacio bit za poravnavanje (ovaj sa ležajem odozdo) …

Slika 19 … i poravnao ivice špera sa ivicama ploče od starog kreveta ispod. Onda sam promjenio bit na frezeru i ivice malo zaoblio. Aluminijum se može tretirati kao drvo tj bitovi i njega obrade bez ikakvog problema ili štete.

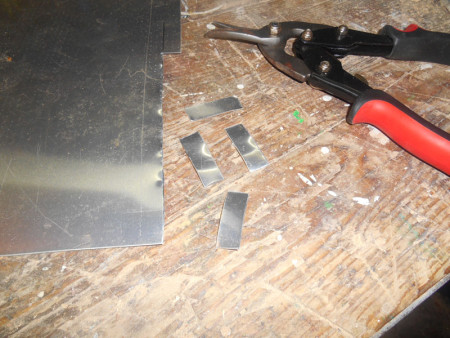

Slika 20 Na mjestima gdje šarafi dodiruju ploču odozdo odlučio sam da stavim podloške od tankog lima kako nebi štetili šperloču tj urezivali se u nju.

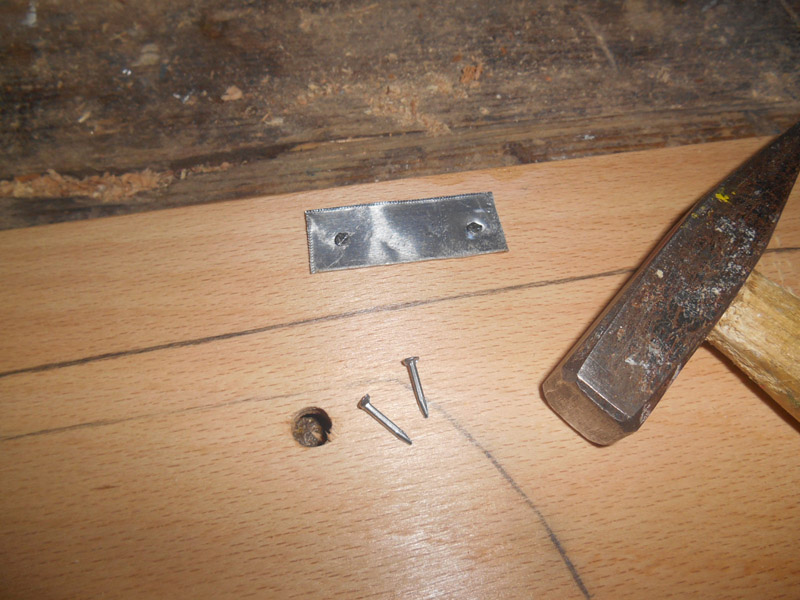

Slika 21 Podloške ukucane na poziciju. Mogu se i zalijepiti epoksijem ako nemate sitne eksere.

Slika 22

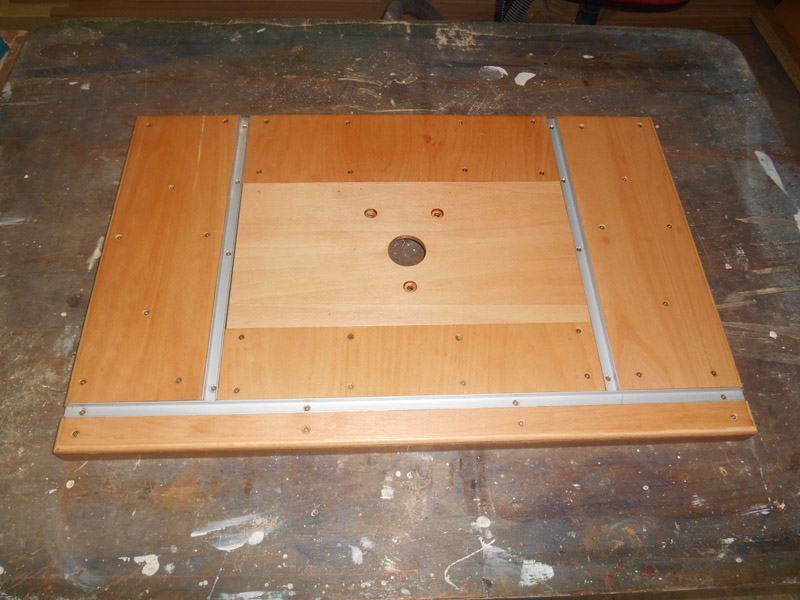

Dvije ruke bezbojnog laka i ploča konačno gotova.

Slika 23

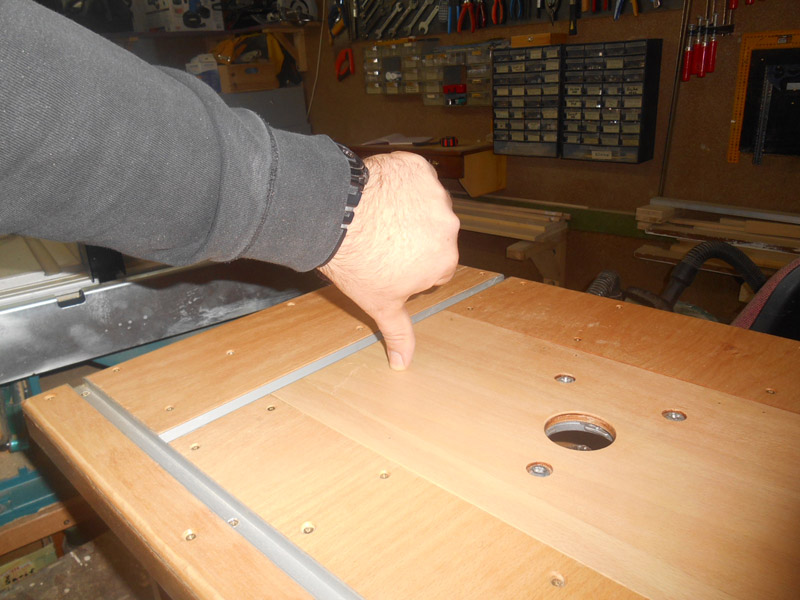

Sada je na red došlo pravljenje kabineta na koji ću nataknuti ploču. Pri određivanju visine vodio sam se preporukom da ona bude nekih 10-ak cm niža od visine kada ispružim ruku i okrenem palac prema dolje. Ovako ću biti u blago pognutom položaju koji mi ne umara leđa. Na toj visini mi je i cirkular i dobro se pokazala. Za sada ću cijelu skalameriju stavljati i skidati sa stola a u budućnosti bih volio i da je postavim na neki kabinet sa točkićima po istom principu kao i cirkular.

Slika 24

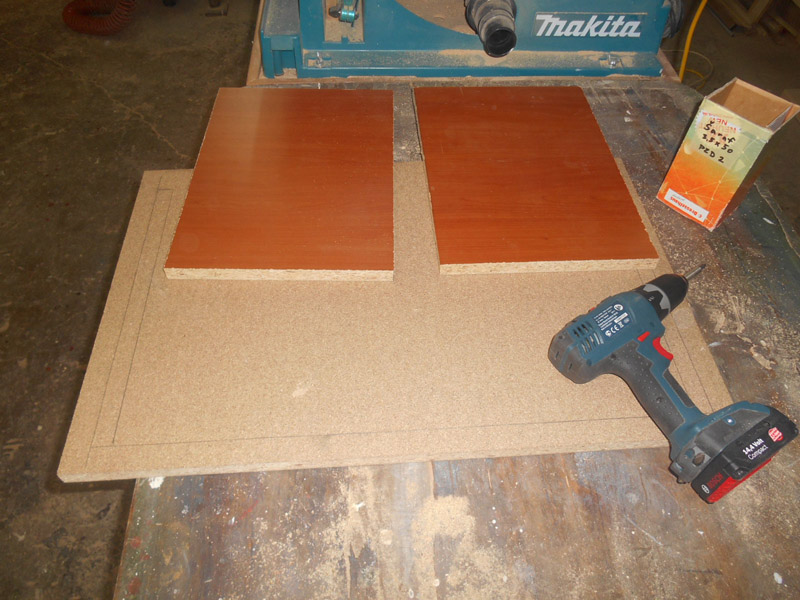

Bokovi i dno kabineta izrezani od nekih iverica što su se nakupile u radionici. Bokove sam uvukao u odnosu na ploču nekih 3 cm. Ovaj prepust će mi trebati za fiksiranje vođice (ograde, firunga).

Slika 25

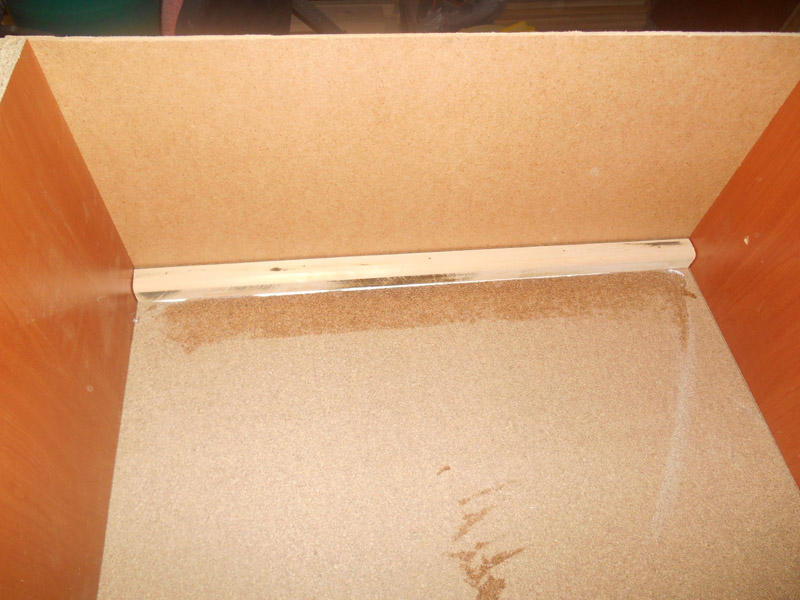

Leđa izrezana od lesonita i sve to ušarafljeno. Pri dnu i vrhu leđa sam dodao po jednu letvicu čisto radi dodatne krutosti.

Slika 26

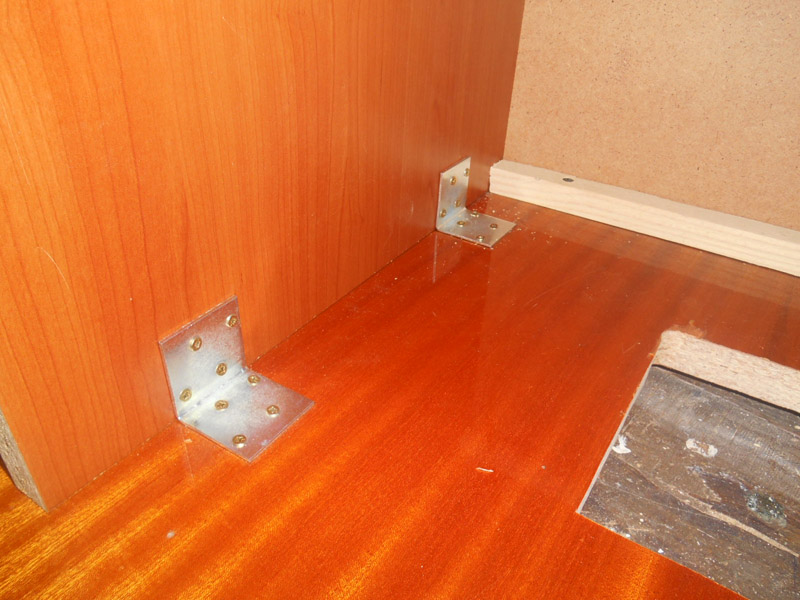

Ploču sam za bokove pričvrstio uz pomoć metalnih ugaonika.

Slika 27

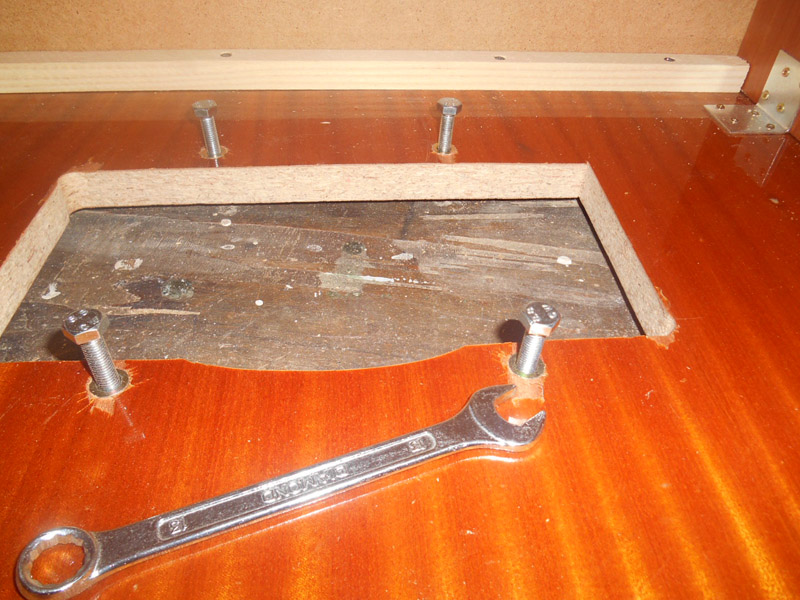

Šarafi za poravnavanje finalno utaknuti u matice.

Slika 28

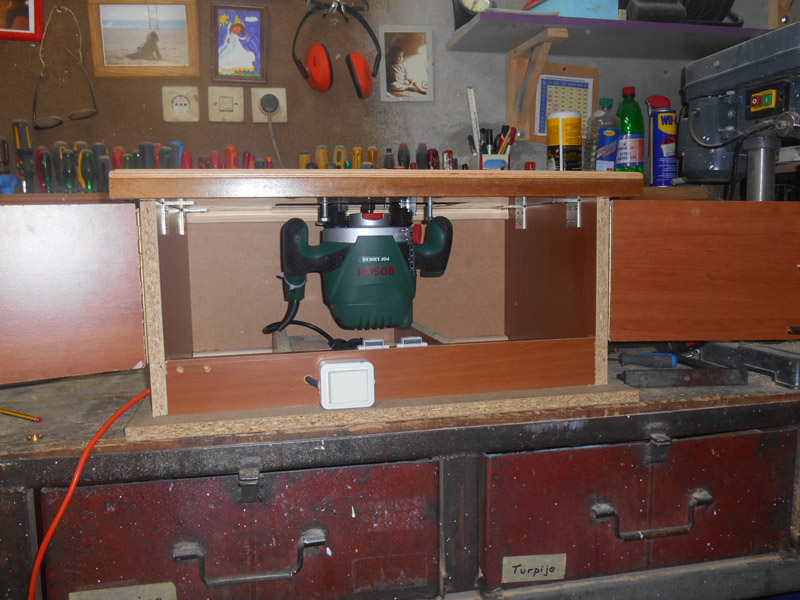

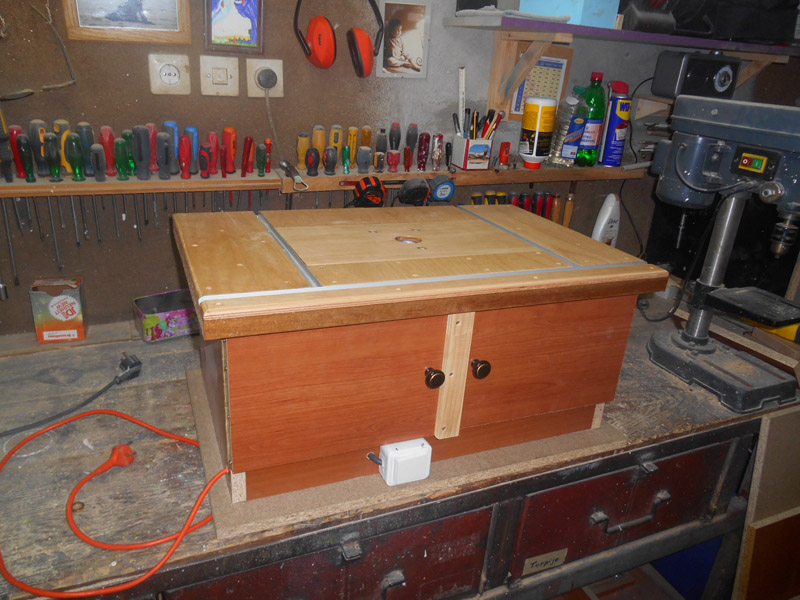

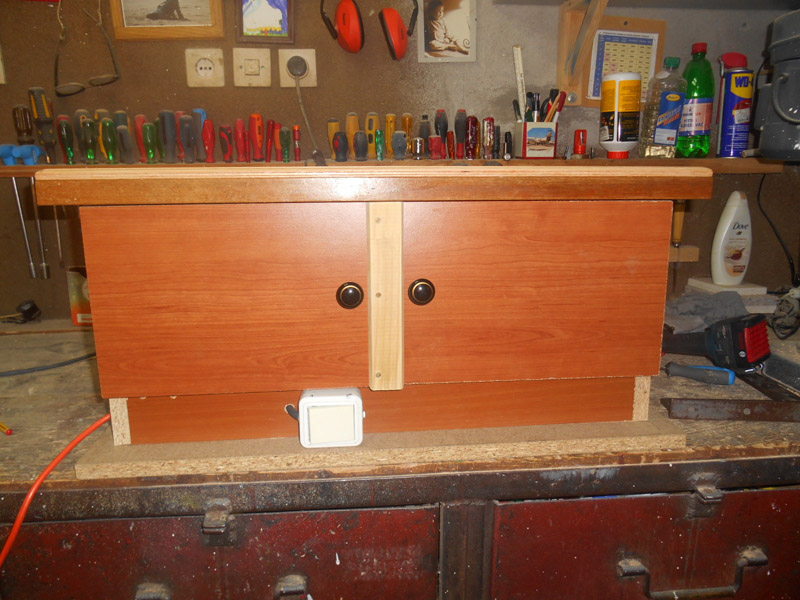

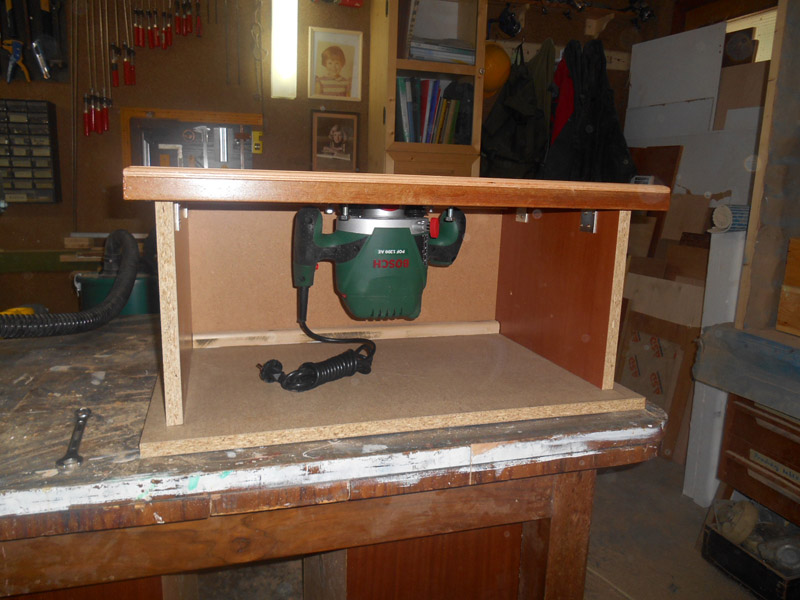

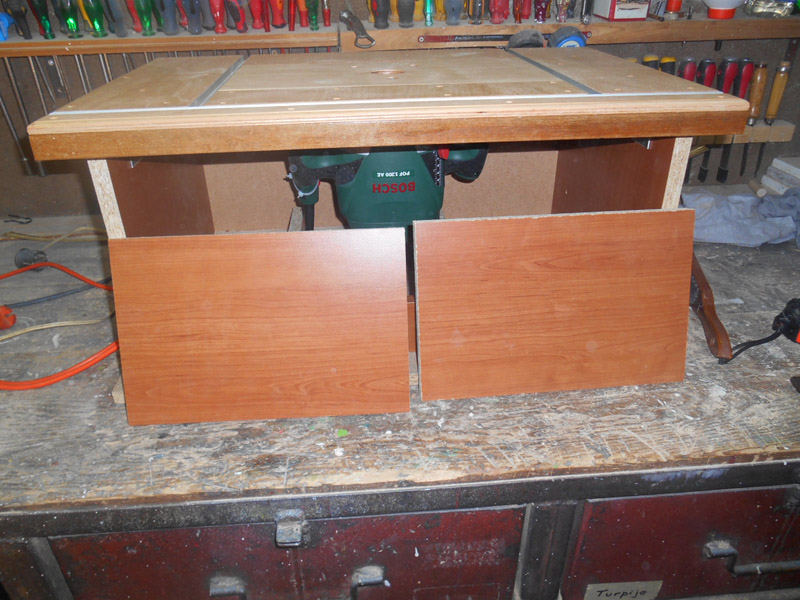

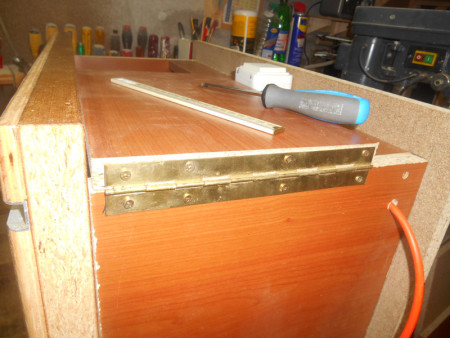

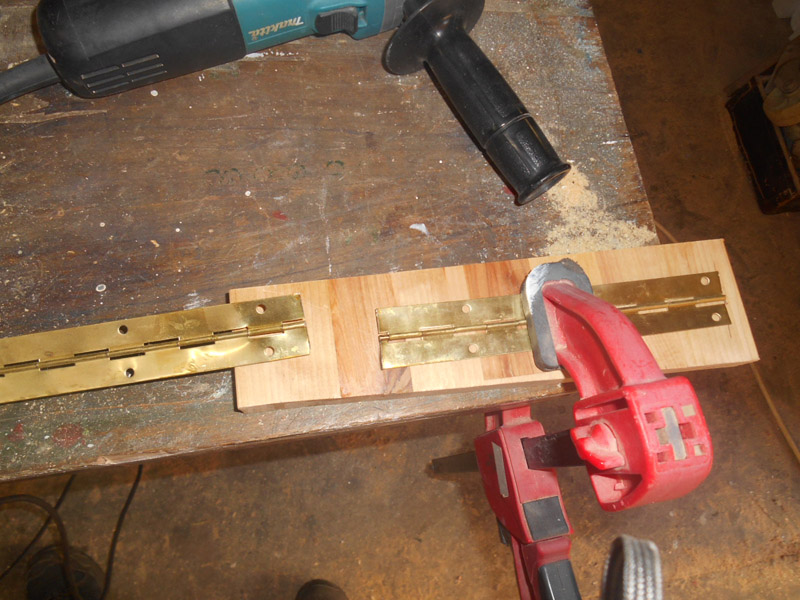

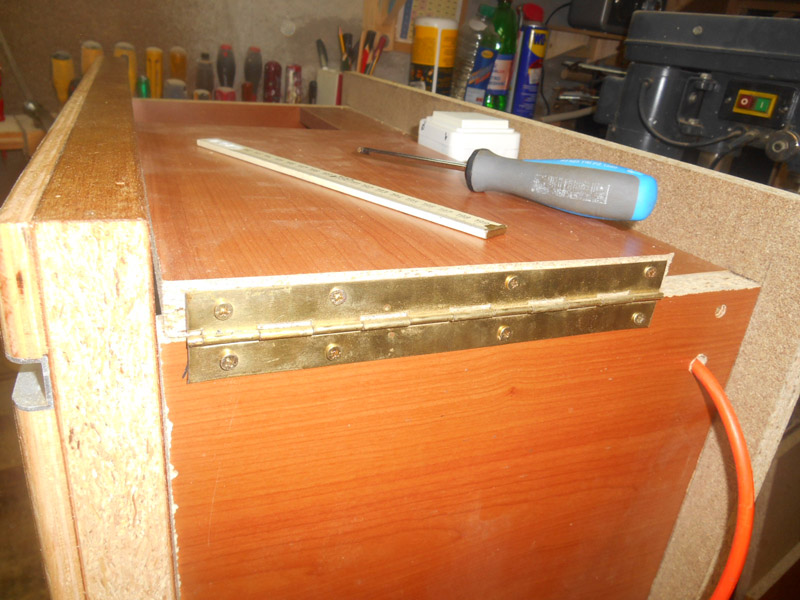

Kutija skockana. U preporukama koje sam nalazio na internetu govore kako je dobro da ovaj kabinet bude zatvoren ne samo zbog prašine nego je i buka, navodno, manja. Meni buka i jeste bila dosta manja ali ne znam je li to zbog novog frezera ili zatvorenog kabineta. Vjetovatno zbog oboje.

Slika 29

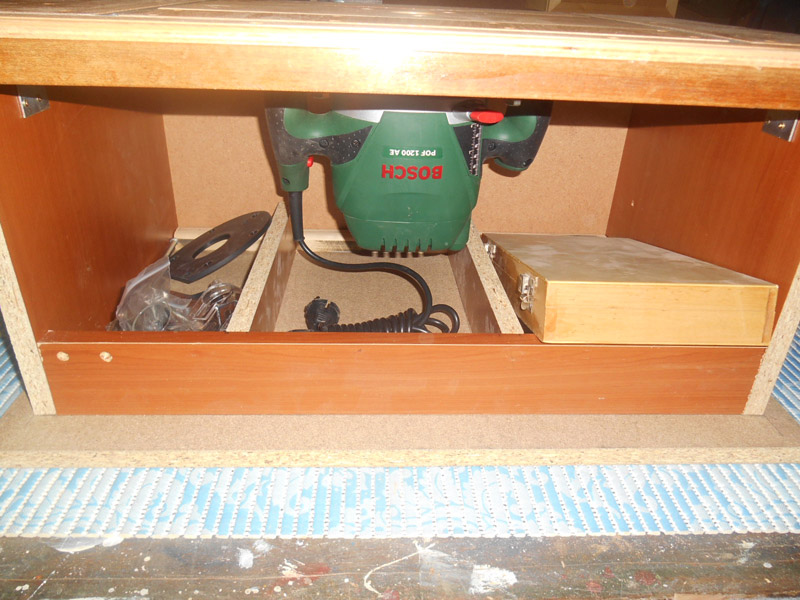

Pri dnu kabineta sam napravio praktične pregrade u koje su stale kutija sa bitovima i milion sitnica koje su došle sa frezerom.

Slika 30

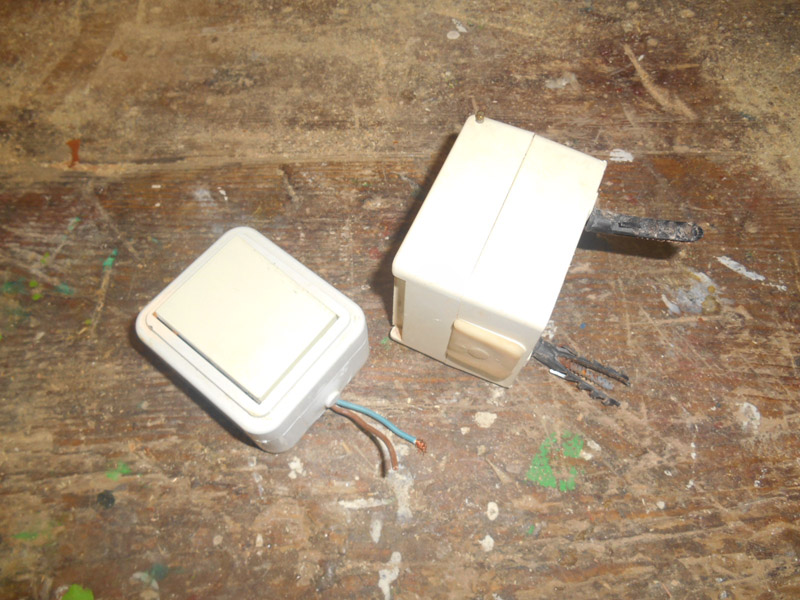

Sada je na red došla elektrika. Prekidač i spoljna utičnica ostali odnekud.

Slika 31

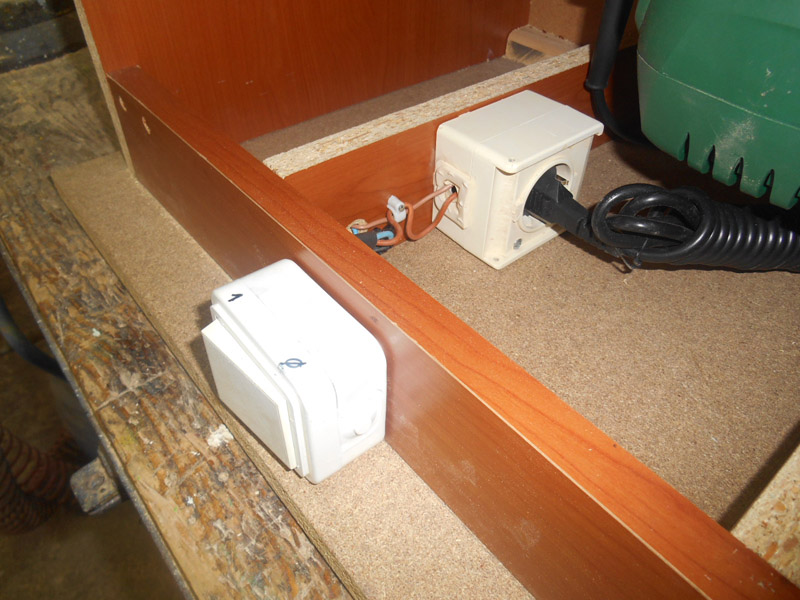

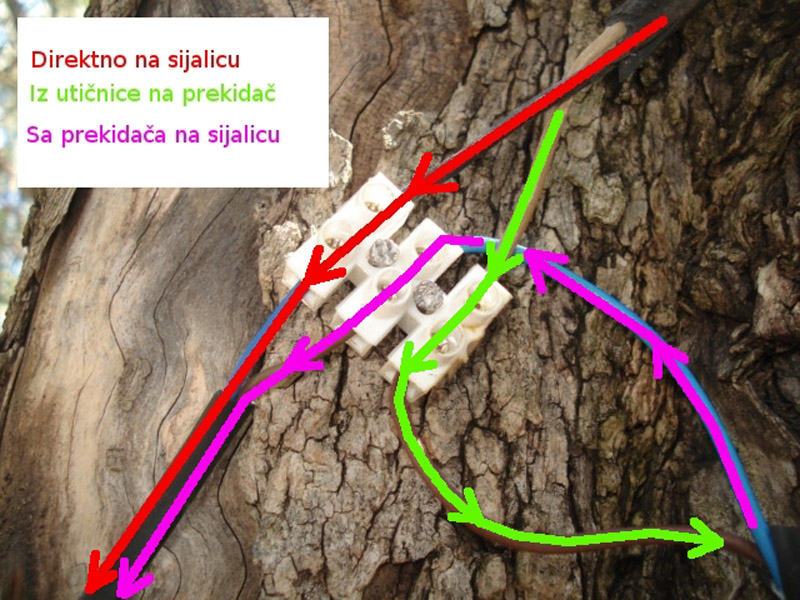

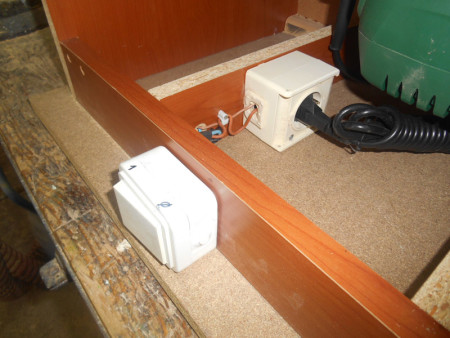

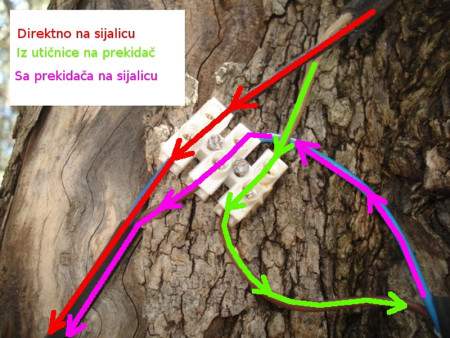

Struja povezana. Šema spajanja je ista kao i kod svjetla koje sam postavljao u dvorištu. Ovog puta umjesto sijalice imamo utičnicu a ostalo je potpuno isto. Da nebih opet crtao istu šemu ponoviću sliku iz teksta o rasvjeti u dvorištu.

Slika 32
Dakle „sijalica“ čitati kao „utičnica“.

Slika 33

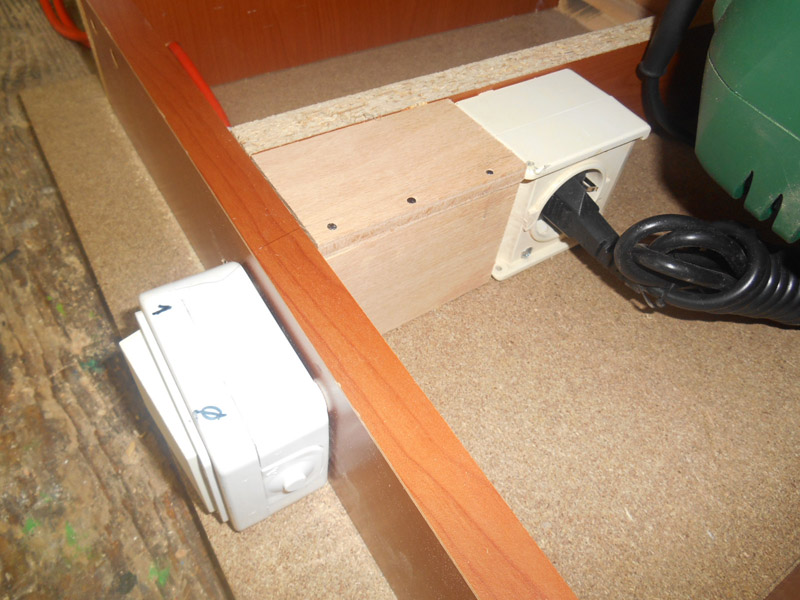

Kablove unutar kabineta sam zaštitio sa okrajcima špera uz pomoć ekserčića i vrele plastike.

Slika 34

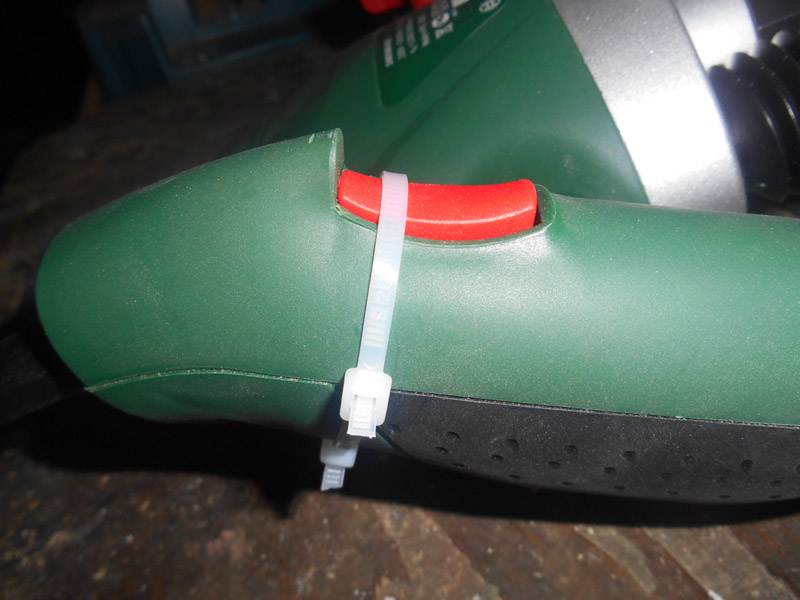

Što se struje tiče ostalo je još da frezer uključim na „automatsko“. Na slici se vidi sofisticirana tehonologija primjenjena u ovom koraku.
