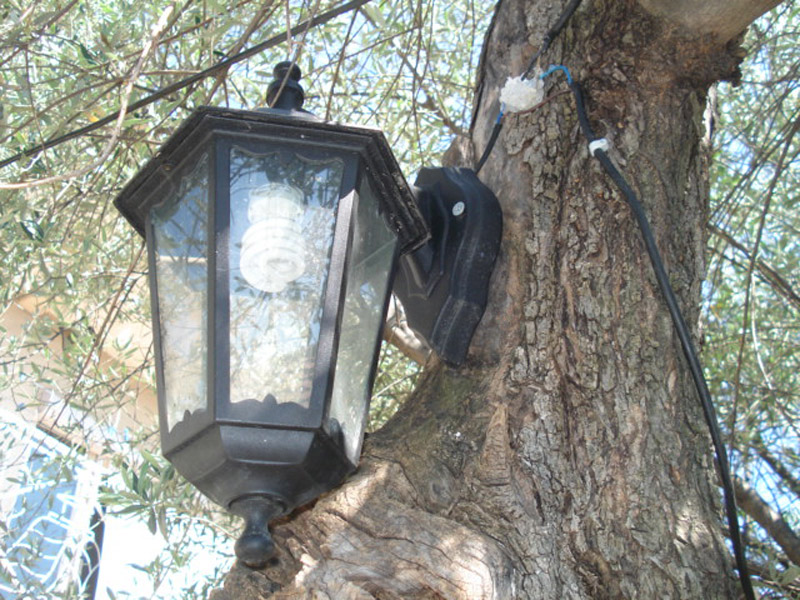

U pripremama za ljetnje večeri kada nam se život uglavnom odvija u dvorištu ostalo je da postavimo neko dodatno osvjetljanje na maslinu ispod koje se okupljamo. Kupio sam fenjer na kojem je već bio montiran kabal za sijalicu i jednostavno ga ušarafio za maslinu, napojni kabal sam dovukao sa utičnice koju imamo na balkonu ali je bilo nepraktično penjati se na sprat svaki put kada hoćemo da upalimo/ugasimo svetlo. Neki prekidač je morao da uskoči.

Slika 1

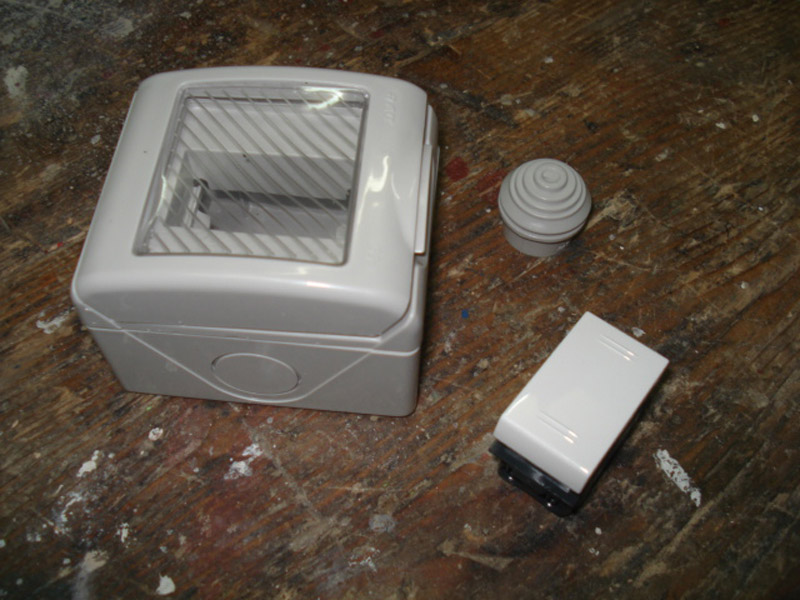

U prodavnici elektromaterijala sam kupio ovaj modularni prekidač i kutiju u koju se on umeće kada se koristi napolju. Kutija ima neki romatnični naziv tipa H8G6 a sa njom dođe i ova guma na slici koja dodatno brtvi kabal koji ulazi u nju.

Slika 2

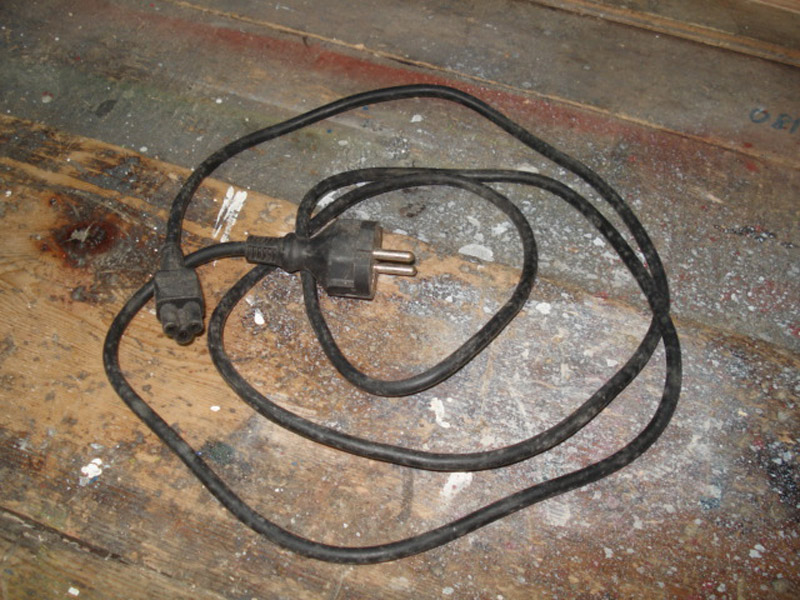

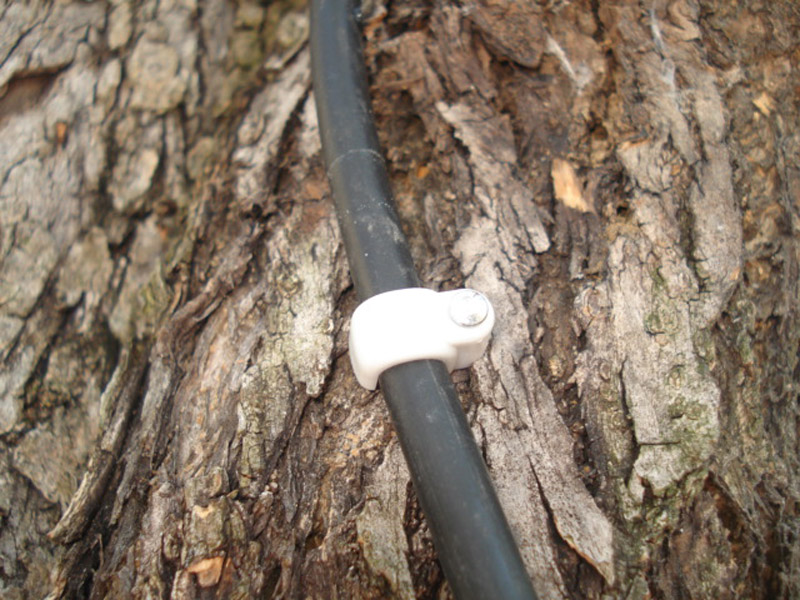

Stari kabal od desktop kompjutera će sasvim dobro poslužiti da struju svratimo do prekidača na njenom putu do sijalice.

Slika 3

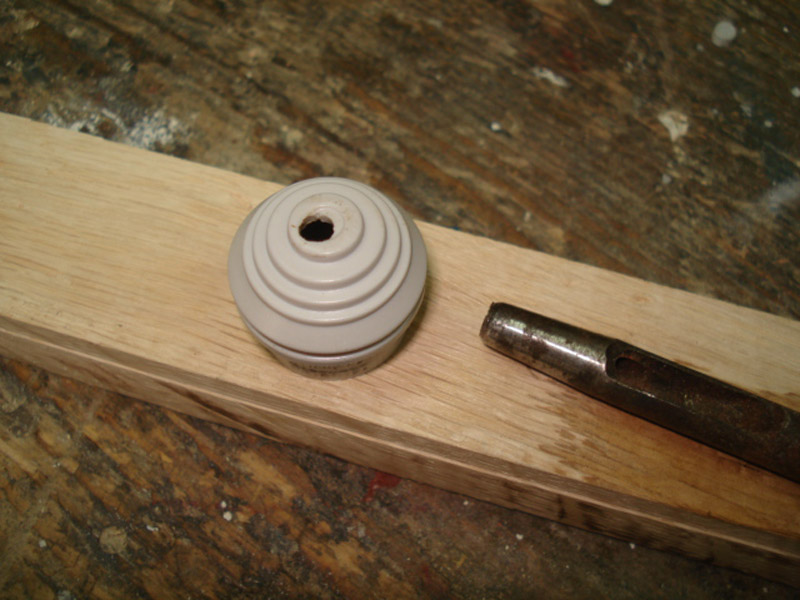

U gumi sam probušio rupu koja je malo manja od prečnika kabla.

Slika 4

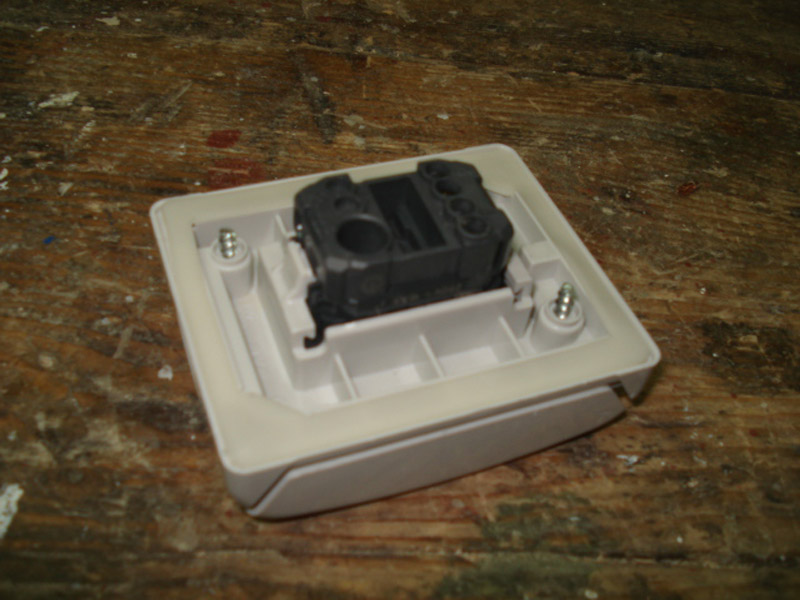

Modularni prekidač se samo klikne u poklopac kutije.

Slika 5

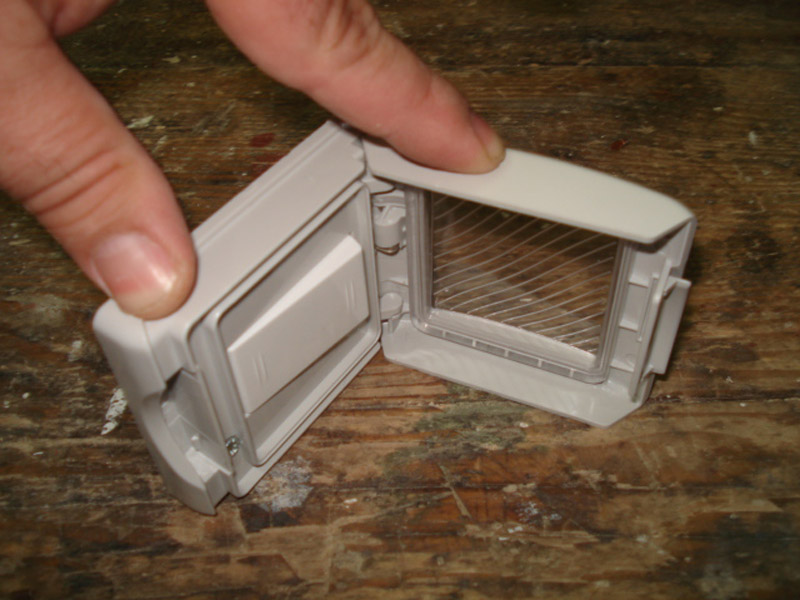

Princip rada – prekidač ostaje ispod poklopca a pali se preko gumene folije koja se vidi na slici. Ovako, u mokrim uslovima, nepostoji opasnost da vas drmne struja.

Slika 6

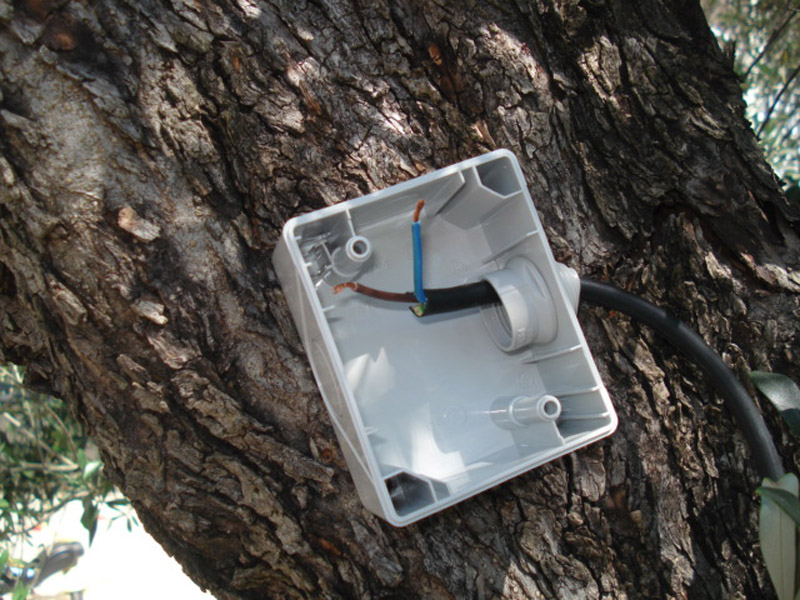

Montaža na maslinu. Dva šarafa za drvo. Sa desne bočne strane je bilo prikladno izrezati rupu da se umetne ona guma tj uvede kabal u kutiju. Nije najsrećnije rešenje jer gravitacija radi protiv nas tj kapljice se slivaju na rupu ali je bilo prikladno za montažu, mada, guma i brtvi oko kabla a napraviću i dodatnu zaštitu.

Slika 7

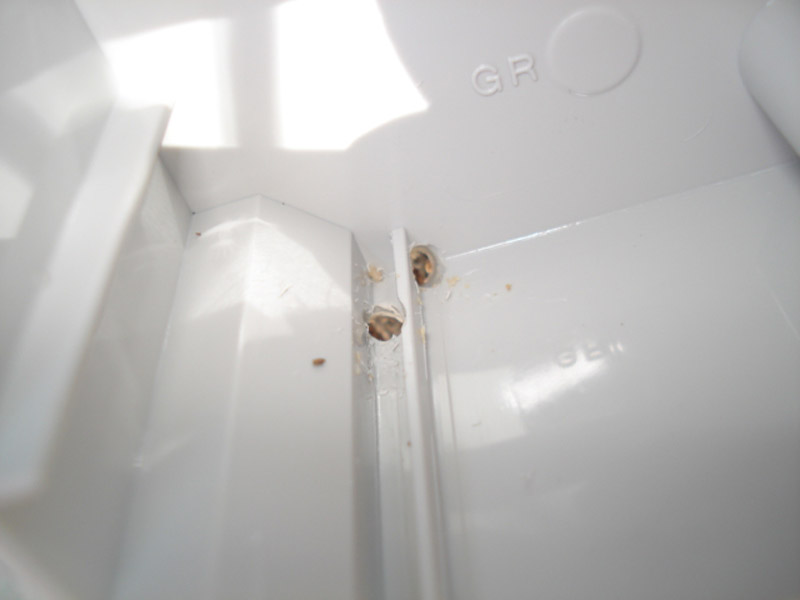

Dodatna zaštita – u donjem ćošku sam, tankim borerom, izbušio par rupica kroz koje će eventualna voda koja bi i ušla u kutiju moći da izađe. Kabal je u prekidač, inače, umetnut u gornjem dijelu kutije tako da je vrlo mala vjerovatnoća da kapljice koje i prođu gumu i ne izađu kroz rupice uopšte dospiju do struje a tu je i guma preko prekidača sa spoljnje strane.

Slika 8

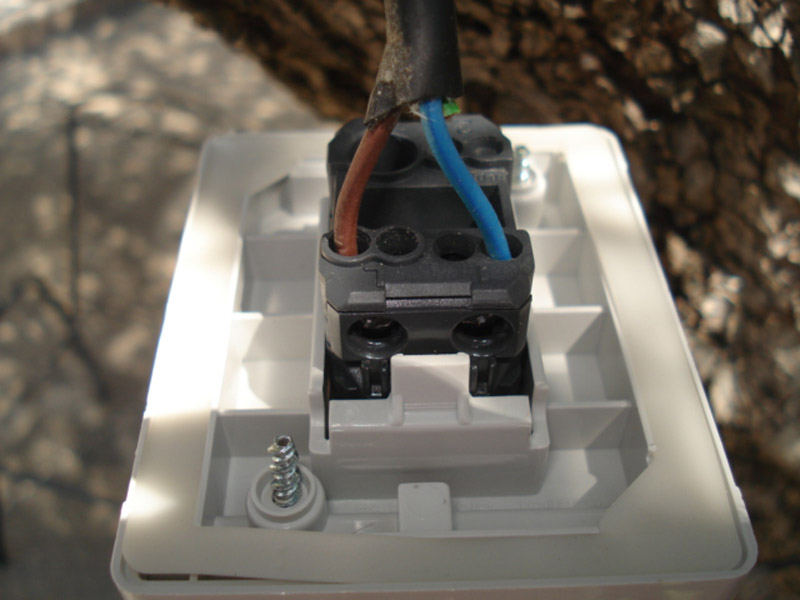

Kabal umetnut u prekidač.

Slika 9

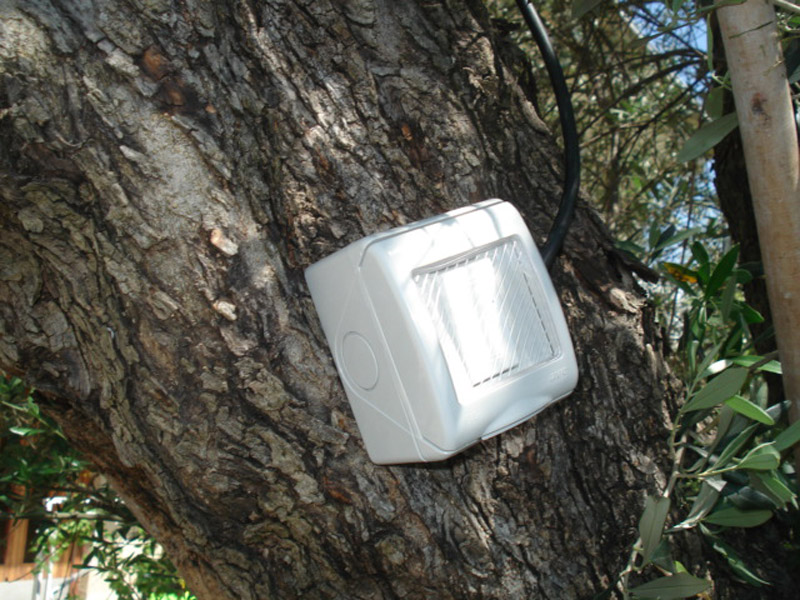

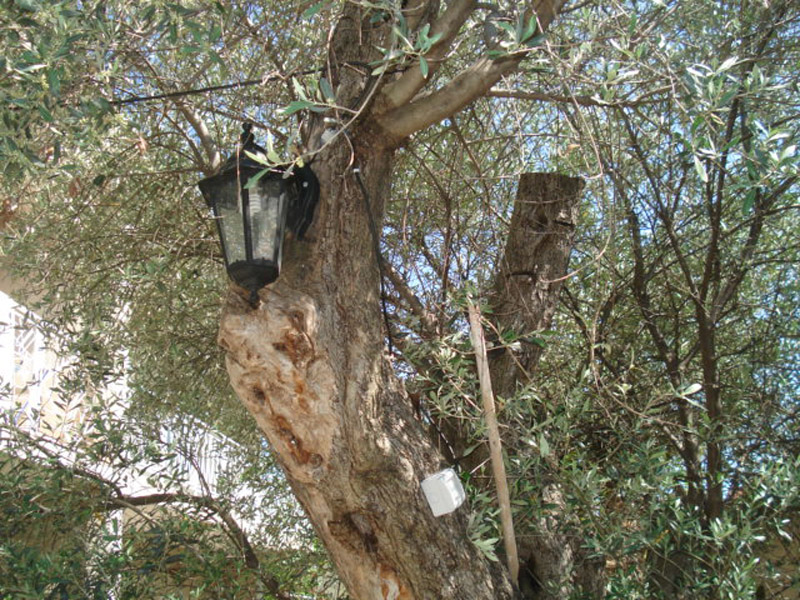

Kutija montirana. Sve izgleda dobro obezbjeđeno za razne vremenske neprilike. Dobro je što je u hladu tako da će plastika duže trajati prije nego se ukrti.

Slika 10

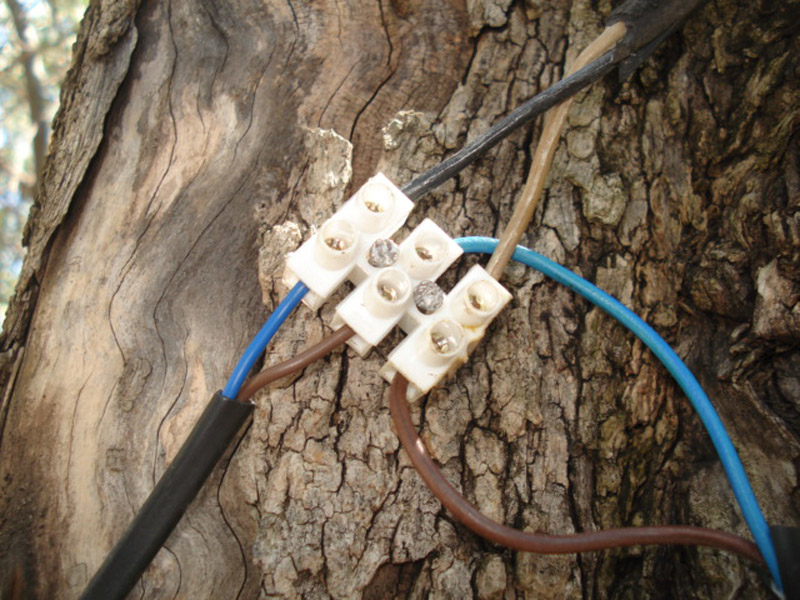

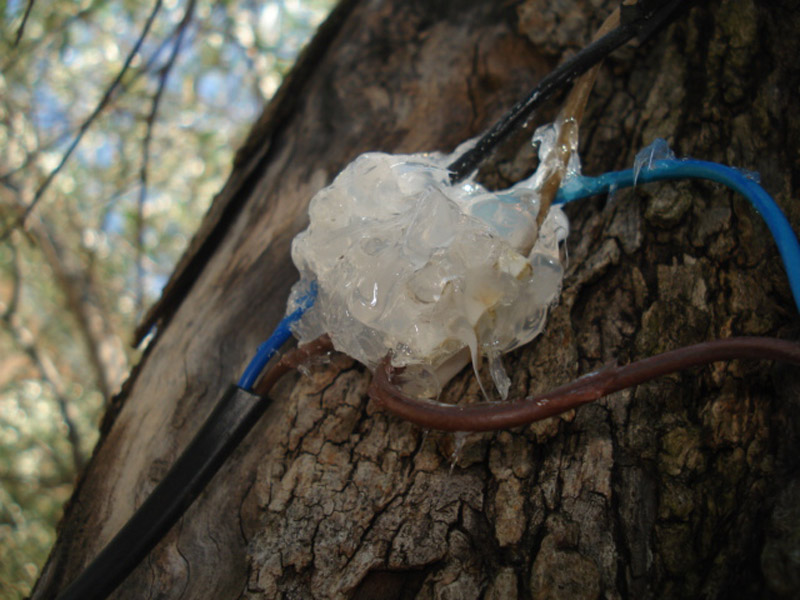

Razvođenje struje je električarski dio priče. Imamo tri kabla (sa po dvije žice) koji dolaze u ovo čvorište: 1 – napojni kabal iz utičnice (dolazi odozgo), 2 – kabal koji odlazi na sijalicu (dolje lijevo), 3 – kabal koji ide na prekidač (desno dolje).

Slika 11

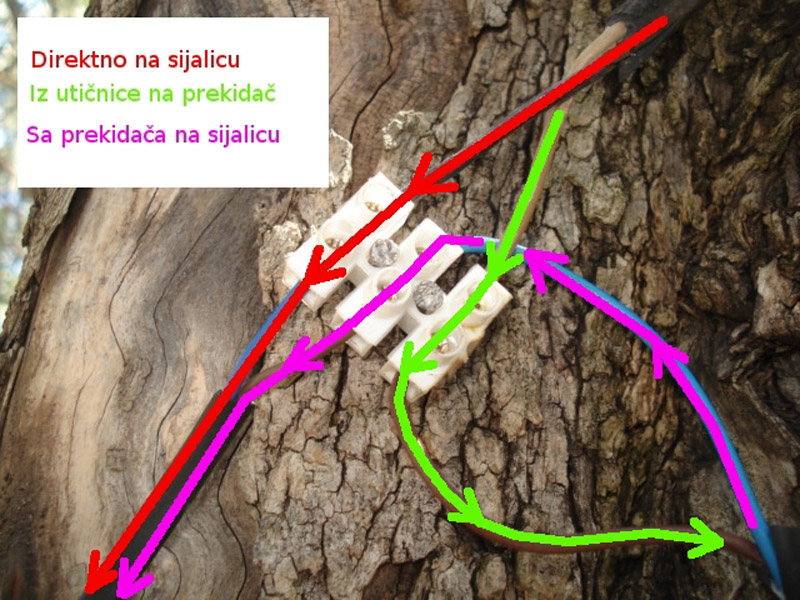

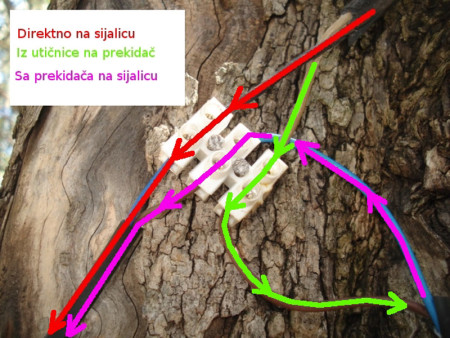

Evo kako su žice spojene: Jedna sa napojnog kabla ide direktno na sijalicu (crvena). Druga sa napojnog kabla ide na prekidač (zelena) i treća se sa prekidača vraća na sijalicu (ljubičasta).
